Запорная арматура: назначение и основные виды

Запорная арматура используется для перекрытия потока жидкости или газа. Она применяется на различного рода трубопроводах, гидравлических контурах, каналах. Наиболее известные виды запорной арматуры — задвижки для водопровода и систем отопления. Но существуют и другие типы этого оборудования.

О наиболее распространенных видах запорной арматуры и ее назначении — в этой статье.

Содержание

Щитовые затворы

Этот вид арматуры исторически появился одним из первых. Его перекрывающий элемент представляет собой щит, который перемещается в плоскости, перпендикулярной потоку. Движется он по жесткой раме из направляющих. Она и принимает основную нагрузку при перекрытии тока среды.

Классическим примером щитовых затворов могут считаться шлюзовые системы. Они используются в судоходстве. Размеры щитов могут быть различными. Поэтому часто такая запорная арматура от производителя проектируется и изготавливается по индивидуальному техническому заданию.

Закрытие затвора осуществляется опусканием перекрывающего элемента. Если размеры и масса щита позволяют, эта операция выполняется вручную. Для масштабных шлюзовых систем используют арматуру с гидравлическим приводом и электроприводом.

Дисковый поворотный затвор

В этом изделии перекрывающий элемент имеет форму диска. Он изготавливается из нержавеющей стали, поскольку постоянно находится в жидкости. В открытом состоянии диск поворачивается параллельно потоку. Поэтому не создает гидравлического сопротивления. При повороте на 90 градусов он становится перпендикулярно трубе и входит в контакт с уплотнительным кольцом — седлом. Это позволяет обеспечить герметичное и надежное перекрытие.

Шиберные задвижки

Это вид арматуры похож на щитовой затвор по конструкции. В нем также использован плоский перекрывающий элемент, который перемещается по направляющим. Щит при открытом положении задвижки полностью достается из жидкой среды. Управляется он вращением штурвала.

Для работы со специфическими средами нижняя часть перекрывающего элемента шиберной задвижки может выполняться в виде клина или ножа. Первое исполнение удобно при перекрытии потока вязких и сыпучих веществ. Клиновидная форма позволяет вытеснить частицы среды из пространства между нижней частью щита и седлом.

Второе исполнение, с ножом, эффективно разрезает волокна. Поэтому такие задвижки нашли применение в целлюлозно-бумажной промышленности. Еще одно направление использования арматуры этого типа — канализационные системы.

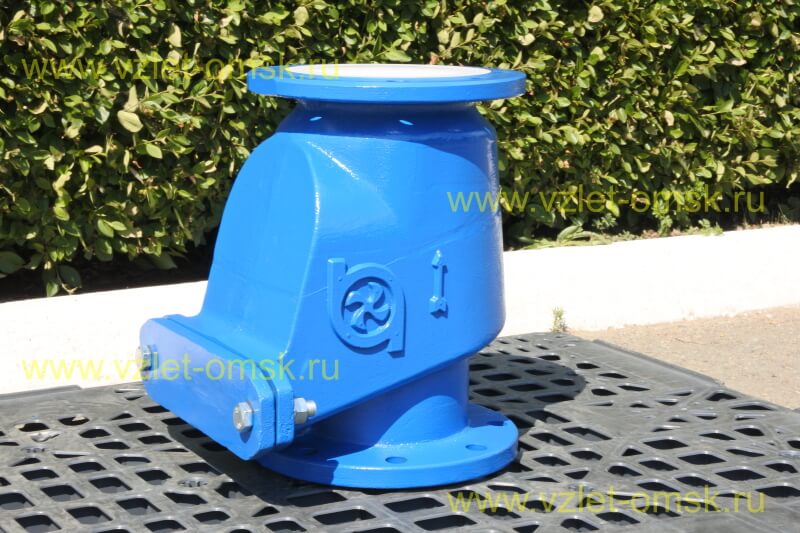

Обратные клапаны

Особенность этого вида запорной арматуры — автоматическое срабатывание при наступлении определенных условий. Наибольшее распространение получили клапаны, предотвращающие обратное течение жидкости и сточных вод в канализационных системах.

Существует два основных вида этих изделий:

  • Двустворчатые. Клапан представляет собой систему из двух полукруглых перекрывающих элементов, закрепленных на одной оси. Конструкция шарниров позволяет поворачивать полудиски только в направлении основного потока. При возникновении обратного хода половинки клапана раскрываются и блокируют ток жидкой среды.
  • С перекрывающим элементом в форме диска. В этом случае используется клапан круглой формы, закрепленный на поворотной оси, установленной на одной из стенок корпуса. При прямом течении поток преодолевает силу пружины и открывает проходное отверстие. При обратном — клапан захлопывается. Диск плотно прижимается пружиной к седлу с уплотнителем.
